产品名称: 主控单元 DPR361ARC
发布日期: 2019-09-10
点 击 数: 3921
中、低压母线发生短路故障时，所产生的电弧光对设备及人员会造成极大的伤害。但是目前在国内中低压母线系统中一般不配置专用的快速母线保护，而是依赖上一级变压器的后备保护切除母线短路故障，这样导致了故障切除时间的延长，加大了设备的损伤程度，破坏严重时可能造成事故进一步扩大，威胁到系统的稳定运行，该问题已引起业内专业人士的高度重视。
南京弘毅电气自动化有限公司研制的DPR360ARC电弧光保护系统采用弧光检测和过电流检测双判据原理，保护动作速度快、可靠性高，是国内第一套自主研发的电弧光保护系统，填补了国内中、低压专用快速母线保护的空白。
DPR360ARC电弧光保护系统跳闸回路采用了多路快速继电器及常规继电器，可供用户选择。
选用快速继电器出口跳闸时间小于4ms，选用常规继电器出口跳闸时间小于8ms，远快于传统的母线保护，对开关柜的内部弧光故障总切除时间可以控制在100ms以内。
本保护系统可以确保操作人员安全，将故障损失降至最低，为快速处理故障，恢复供电创造了条件。

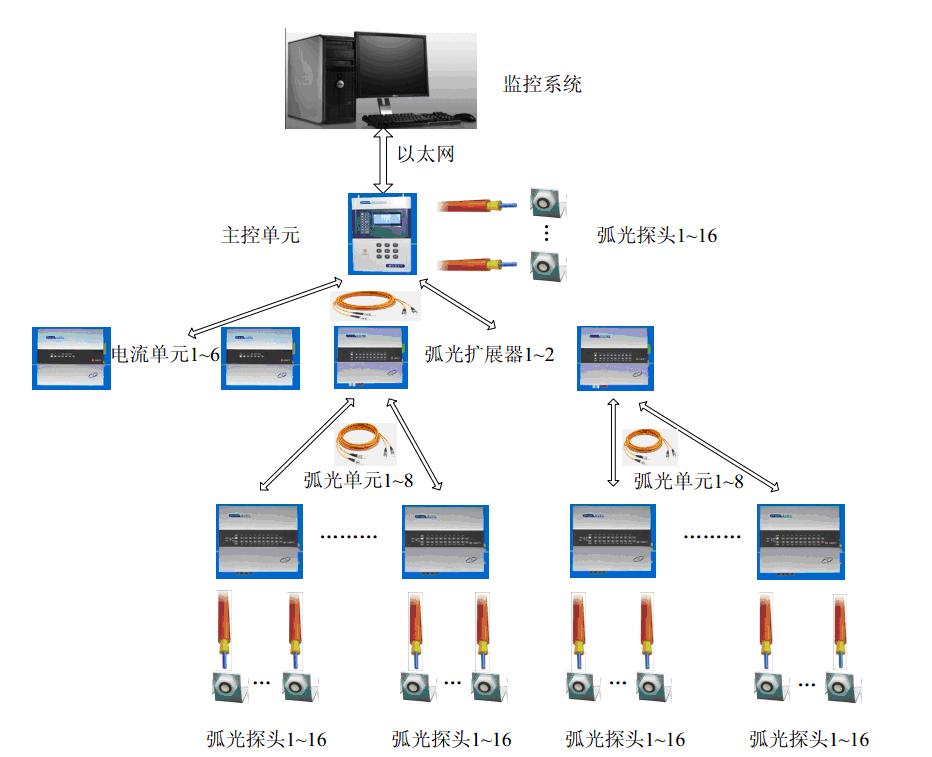

DPR360ARC弧光保护系统是一个模块化系统，包括主控单元（DPR361ARC）、电流单元(DPR391ARC)、弧光扩展单元(DPR392ARC)和弧光单元(DPR393ARC)，系统构成示意图如图所示：
主控单元DPR361ARC是弧光保护系统的核心部件，负责输入量的采集、测量、计算及逻辑判断，实现系统的各项保护逻辑、与站内监控系统通信、自检及其他辅助功能。装置机箱采用独创的“前置后插式”结构，即CPU板前置，其他插件后插，CPU插件垂直于其他插件，采用这种方式，彻底地将强弱电隔离，提高了装置的抗干扰能力。
主控单元DPR361ARC具有母线弧光保护和断路器失灵保护功能。
主控单元可选配2路以太网或2路CAN网，通信规约支持部颁IEC60870-5-103标准，可方便地接入站内综自系统。
主控单元本身具有6路常规继电器出口、2路快速继电器、5路信号接点和16路开关量输入接点。
