产品名称: 弧光单元 DPR393ARC
发布日期: 2019-09-10
点 击 数: 3113
中、低压母线发生短路故障时，所产生的电弧光对设备及人员会造成极大的伤害。但是目前在国内中低压母线系统中一般不配置专用的快速母线保护，而是依赖上一级变压器的后备保护切除母线短路故障，这样导致了故障切除时间的延长，加大了设备的损伤程度，破坏严重时可能造成事故进一步扩大，威胁到系统的稳定运行，该问题已引起业内专业人士的高度重视。
南京弘毅电气自动化有限公司研制的DPR360ARC电弧光保护系统采用弧光检测和过电流检测双判据原理，保护动作速度快、可靠性高，是自主研发的电弧光保护系统。
DPR360ARC电弧光保护系统跳闸回路采用了多路快速继电器及常规继电器，可供用户选择。
选用快速继电器出口跳闸时间小于4ms，选用常规继电器出口跳闸时间小于8ms，远快于传统的母线保护，对开关柜的内部弧光故障总切除时间可以控制在100ms以内。
本保护系统可以确保操作人员安全，将故障损失降至最低，为快速处理故障，恢复供电创造了条件。

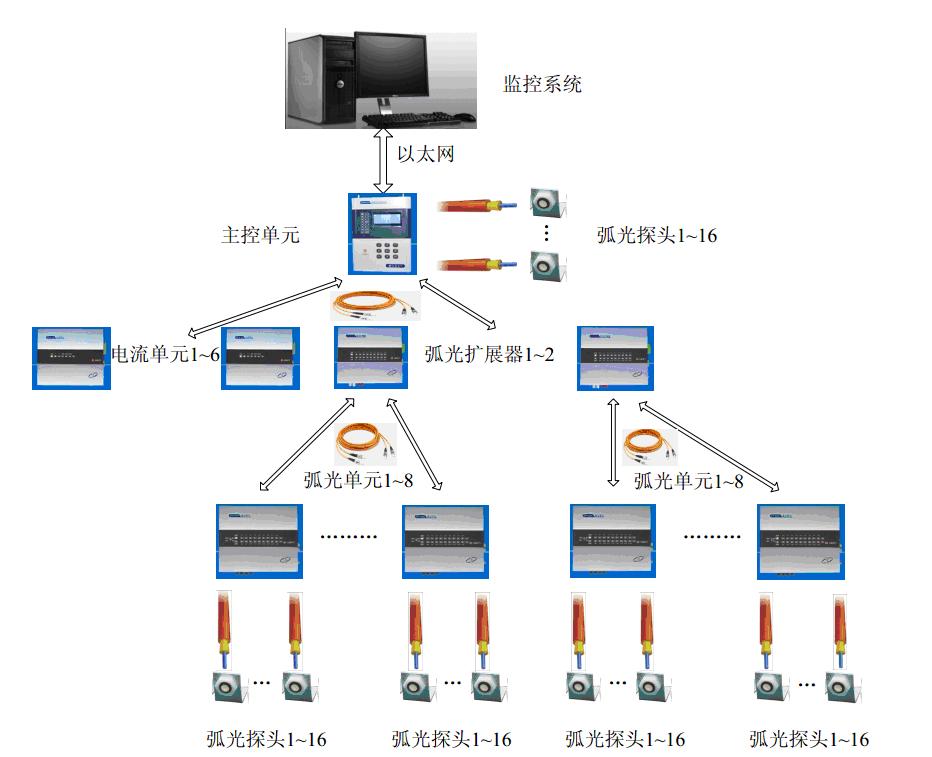

DPR360ARC弧光保护系统是一个模块化系统，包括主控单元（DPR361ARC）、电流单元(DPR391ARC)、弧光扩展单元(DPR392ARC)和弧光单元(DPR393ARC)，系统构成示意图如图所示：
若主控单元DPR361ARC的探头接口不够用，可使用弧光单元DPR393ARC。使用弧光单元可以节省光纤的费用，因为弧光单元DPR393ARC可以安装在需要保护的位置附近，从弧光单元到主控单元或弧光扩展单元仅需一对普通单模通信光缆即可。
弧光单元DPR393ARC面板上的档位调节器用于调整感光强度，校准好后，将信息传到主控单元或弧光扩展单元。档位调节器同时校准弧光单元中所有弧光输入口信号。
当一些检测点距离主控单元超过100m时，使用通信光缆联接弧光单元可以方便地扩展系统。
弧光单元DPR393ARC可直接接入主控单元DPR361ARC或接入弧光扩展器DPR392ARC，每个弧光单元可接入16个弧光探头。
弧光单元DPR393ARC的探头接口地址编号由其所连接位置决定，当系统发生弧光故障时，弧光单元收集来自弧光探头的动作信息并传送给主控单元，在主控单元上显示弧光单元和弧光探头的地址编号，有利于及时检修和排除故障。
