产品名称: 非电量及操作箱
发布日期: 2019-09-11
点 击 数: 2528
DPR300P系列非电量保护及操作箱装置主要用于变压器等设备的非电量保护及单跳线圈三相、双跳线圈三相、双跳线圈分相断路器的操作回路。操作箱带压力闭锁及防跳功能。所有非电量保护信号及操作回路信号可以通过通信方式上传或通过信号接点指示。
DPR321P、DPR322P采用4U 19/2英寸标准半层机箱260mm(长)×290mm(深)×177mm(高)；
DPR331P、DPR332P采用6U 19/2英寸标准半层机箱260mm(长)×260mm(深)×266mm(高)。

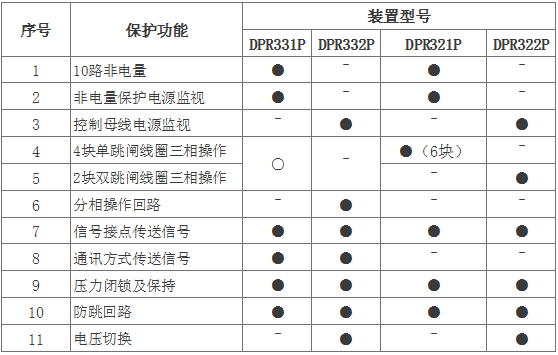

注：● 表示具备该功能；○ 表示该两功能只能二选一； ˉ 表示不具备该功能。
产品选型
1 DPR331P数字式非电量保护及三相操作箱装置主要用于变压器等设备的非电量保护及三相操作断路器的操作回路。三相操作箱带压力闭锁及防跳功能。所有非电量保护信号及操作回路信号可以通过通信方式上传或通过信号接点指示。
2 DPR332P分相操作箱主要实现双跳线圈分相断路器操作及双母线电压切换功能。带断路器跳闸保持，合闸保持、防跳、跳合位监视、压力监视闭琐等功能。另装置配置一块电压切换插件，配合实现双母线保护及计量TV二次电压母线的切换。
3 DPR321P 非电量保护及三相操作箱主要用于变压器等设备的非电量保护及110kV及以下断路器的操作回路。三相操作箱带压力闭锁及防跳功能。
4 DPR322P 三相操作箱 是DP3000厂站自动化系统的配套产品，主要用于双跳闸线圈、三相操作断路器的操作功能。
